ГРМ шків

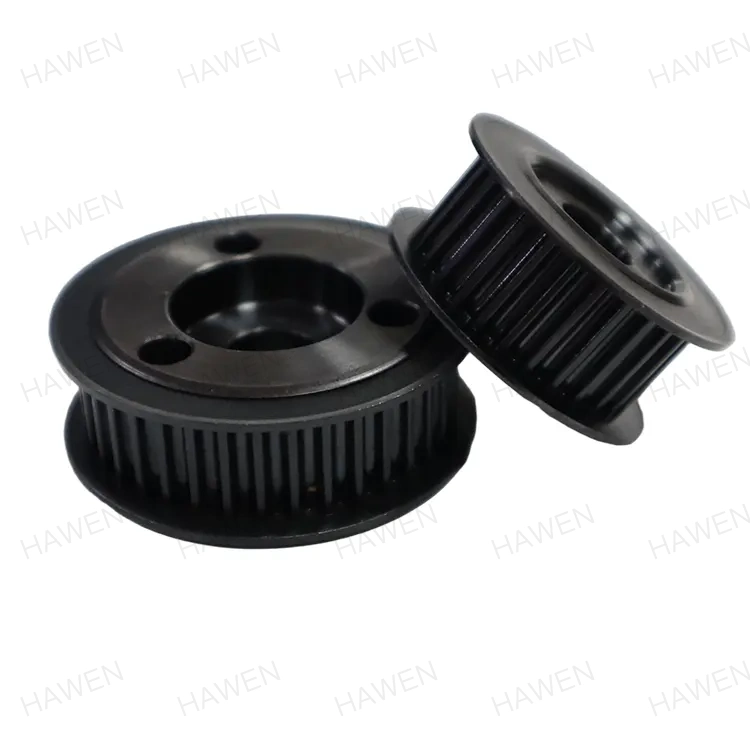

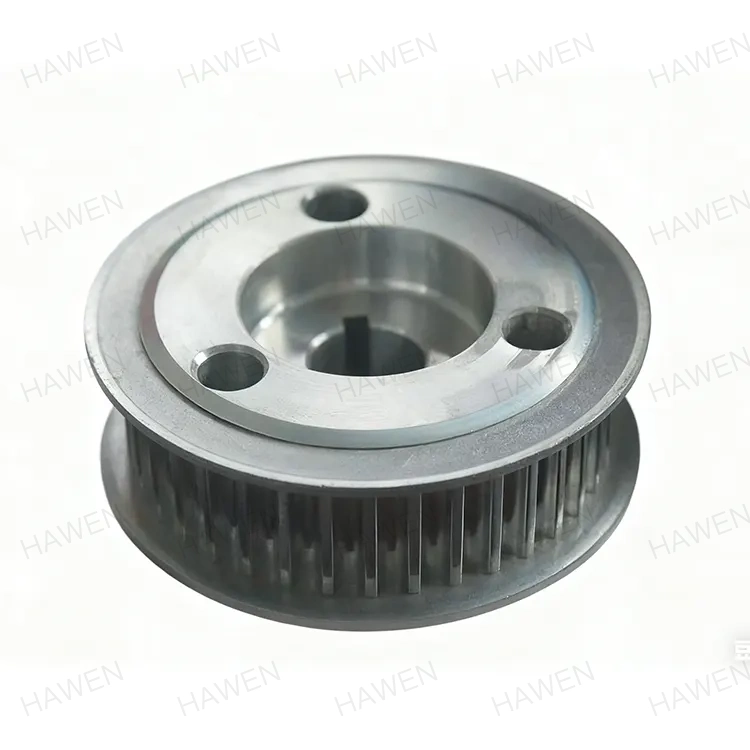

Зубчастий шків HAWEN — це механічний компонент зубчастої трансмісії, який забезпечує точну передачу потужності через зубчасте зачеплення з зубчастими пасами. Він відрізняється високою ефективністю передачі, низьким рівнем шуму та простим обслуговуванням. Наша продукція широко використовується в обладнанні автоматизації, точних машинах, промислових трансмісіях та інших галузях. Ми запрошуємо клієнтів налаштувати продукти за кресленнями або відвідати наш завод.

Специфікація продукту

Сфери застосування продукту

HAWEN (Trilon) вже більше 20 років займається машинобудуванням. З 2005 року наша компанія проводить поглиблені дослідження та розробки та виробляє зубчасті шківи для двигунів побутових приладів, автомобільні зубчасті ролики, газорозподільні ролики для навантажувачів AGV та різні типи газорозподільних роликів. Цей продукт можна обробити та сформувати з вуглецевої сталі 45#, вільної різальної сталі 1215 та алюмінієвих сплавів серії 70. Наша продукція охоплює широкий спектр галузей:

1. Нове обладнання для енергетики та захисту навколишнього середовища: застосовується у фотоелектричній промисловості для систем відстеження, очисних машин і обладнання для транспортування модулів, що забезпечує точне позиціонування та високоефективну роботу фотоелектричних модулів.

2. Точне виробництво: відповідає вимогам до високошвидкісної та високоточної передачі в обладнанні для тестування 3C і напівпровідниковій промисловості, підвищуючи надійність обладнання.

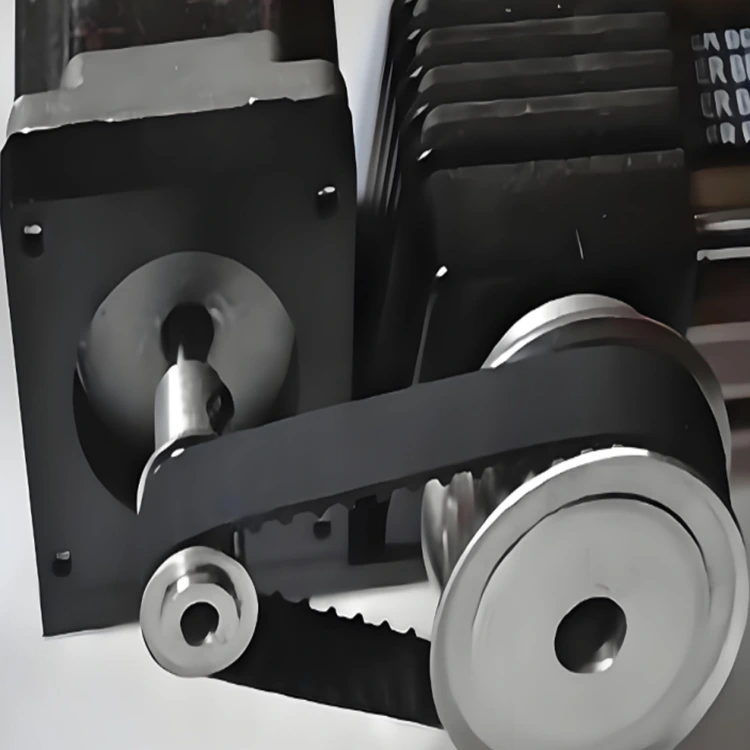

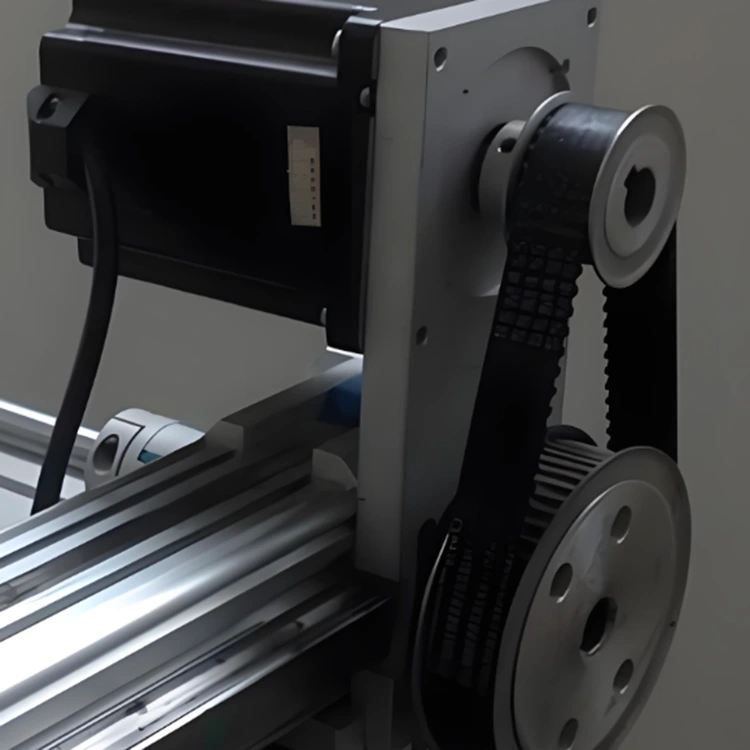

3. Автоматизація та загальне машинобудування: зазвичай використовується у верстатах з ЧПК, друкарському обладнанні, текстильному обладнанні тощо для реалізації багатовісної синхронної передачі.

Основні переваги: ​​висока точність, висока енергоефективність і стійкість до навколишнього середовища

● Надвисока точність передачі: конструкція із зачепленням зубів забезпечує відсутність ковзання та постійне передавальне відношення, що робить його придатним для сценаріїв, що вимагають точного керування рухом.

● Висока ефективність і просте технічне обслуговування: ефективність передачі досягає понад 98% із чудовим ефектом енергозбереження; не потребує змащення, що зменшує витрати на обслуговування.

● Стабільна та надійна робота: відмінне поглинання ударів і амортизація з низьким рівнем шуму, ідеально підходить для середовищ з високими вимогами до тихості та стабільності.

● Сильна адаптивність: підтримує передачу на великі відстані та може адаптуватися до важких умов роботи, таких як вологість і корозія, завдяки обробці поверхні (наприклад, цинкування, високочастотне гартування).

Обладнання для застосування продукції та основні споживачі

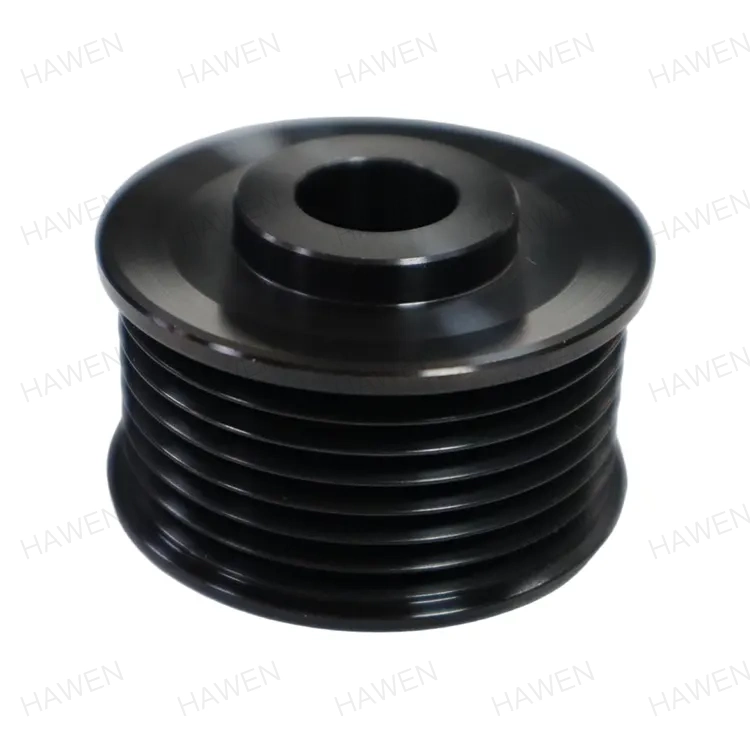

Вищевказані продукти в основному застосовуються до електродвигунів для автомобільної трансмісії та трансмісійного обладнання заводських конвеєрів, серед основних клієнтів яких є Nidec, Midea, Haier та інші відомі підприємства.

Технічні параметри: залізний шків

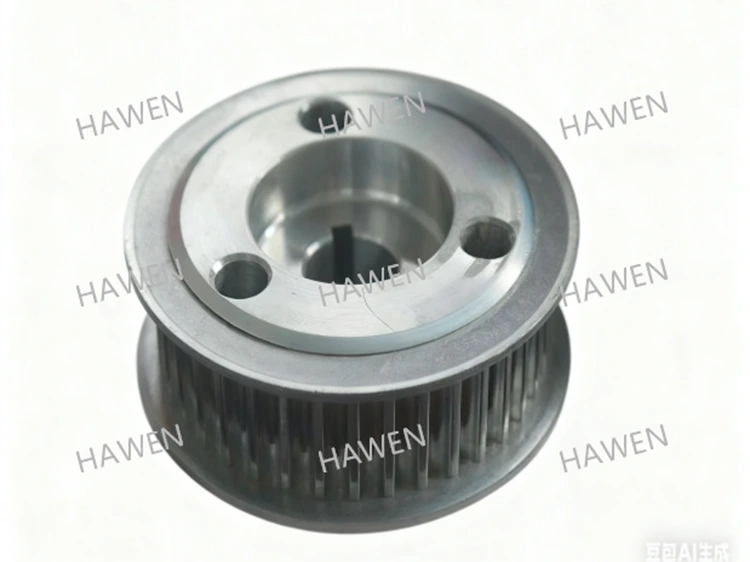

Технічні параметри: шків з алюмінієвого сплаву

Основні переваги

Ми можемо похвалитися сильними технічними науково-дослідними можливостями та високоточним виробничим обладнанням. У процесі спільного проектування майбутніх продуктів разом із клієнтами технології HAWEN завжди шукають оптимальні рішення та завойовують визнання клієнтів.

100% автоматичний онлайн-контроль якості та високоточне виробництво

Контроль джерела: суворо контролюйте консистенцію сировини на стадії закупівлі, щоб забезпечити стабільні характеристики матеріалу.✅ Точна обробка: використовуйте високоточне обладнання для автоматизованої обробки, щоб гарантувати точність розмірів продукту (наприклад, допуск внутрішнього отвору ≤0,01 мм).✅ Повний моніторинг процесу: відстежуйте параметри виробництва в режимі реального часу через онлайн-систему виявлення для виявлення та виправлення. своєчасне усунення відхилень.✅ Постійне забезпечення якості: усунення помилок ручної роботи, щоб забезпечити стабільну роботу кожного продукту.✅ Високий рівень кваліфікації: рівень кваліфікації виробництва контролюється на рівні 99,99%, із 100% рівнем кваліфікації на заводі. Покращення ефективності: автоматизовані процеси зменшують ручне втручання та знижують виробничі витрати.

Суворий екологічний контроль протягом усього процесу

Екологічно чиста сировина: використовуйте вуглецеву сталь 45#, щоб зменшити вміст небезпечних речовин, дотримуючись стандартів щодо екологічно чистих матеріалів.✅ Обробка поверхні: застосувати повністю автоматичний процес чорного оксидування, щоб уникнути забруднення від ручного контакту, підвищити стійкість до корозії та зменшити утворення відходів.✅ Міжнародні екологічні сертифікати: усі продукти пройшли міжнародні екологічні сертифікати ROHS, REACH та інші міжнародні екологічні сертифікати, щоб гарантувати відсутність небезпечних речовин. ✅ Екологічний процес виробництва: автоматизовані виробничі лінії зменшують споживання енергії та утворення відходів без ручного контакту протягом усього процесу. За допомогою повністю автоматичного онлайн-обладнання для тестування кожен продукт проходить повну перевірку розмірів, геометричних допусків і дефектів поверхні перед відправкою на заводі, щоб забезпечити відповідність партії.

Ми довгостроково співпрацюємо з відомими вітчизняними та зарубіжними виробниками двигунів і завоювали широке визнання на ринку. Маючи 20 років технічного накопичення, ми постійно оптимізуємо використання матеріалів і виробничі процеси. Наша продукція пройшла сертифікацію системи якості ISO9001 і IATF16949, що забезпечує повну відстежуваність від зберігання сировини до постачання готової продукції.

yuqnaЕфективна команда досліджень і розробок: швидка швидкість реагування, економія витрат і часу клієнтів на розробку; ми налаштовуємо конструкції спеціальної форми відповідно до вимог промислових систем клієнтів.

Сильна виробнича потужність: у нас є 120 комплектів високоточного обладнання з ЧПК і одна повністю автоматична виробнича лінія чорного окислення з місячною виробничою потужністю 500 000 штук. Поточний місячний обсяг продажів становить близько 300 000-400 000 штук, із надлишковою місячною потужністю 40%-60%.

Ми керуємося кінцевим попитом ринку, зосереджуючись на:

Підвищення ефективності та зниження витрат

Низький рівень шуму і високий рівень кваліфікації

Охорона навколишнього середовища

● Більша гнучкість у змінах дизайну

● Висока ефективність і швидкість у процесі прийняття рішень

● Короткий час закупівлі сировини та різноманітних аксесуарів: ми розташовані в провінції Чжецзян, «батьківщині виробництва в Китаї», і маємо добре налагоджену та багату мережу поставок постачальників.

● Надійні, високоефективні та високоякісні рішення HAWEN дозволяють усім клієнтам уникати обхідних шляхів — коли вони вибирають нас, вони не захочуть переходити на інших постачальників.

● Вибір HAWEN означає зниження витрат клієнтів на розробку, тестування, виробництво та післяпродажне обслуговування.

Вибір матеріалу

45# Вуглецева сталь

45# Вуглецева сталь — це високоякісна вуглецева конструкційна сталь із вмістом вуглецю приблизно від 0,42% до 0,50%, що належить до категорії середньовуглецевої сталі. Його щільність матеріалу становить 7,85 г/см³; його хімічний склад включає 0,50%-0,80% марганцю, 0,17%-0,37% кремнію, зі строго контрольованими домішками, такими як фосфор і сірка.

Механічні властивості та термічна обробка: він має чудові комплексні механічні властивості, міцність на розрив не менше 600 МПа, межа текучості не менше 355 МПа, відносне подовження не менше 16% і зменшення площі не менше 40%. Через погану прогартовуваність він схильний до розтріскування під час загартування водою і має середню зварюваність — для зняття напруги необхідний попередній нагрів перед зварюванням і відпал після зварювання. Загартування та відпуск (загартування плюс високотемпературний відпуск) під час термічної обробки можуть оптимізувати його продуктивність: температура загартування зазвичай становить близько 840 °C, температура відпуску становить 560-600 °C, а твердість може досягати HRC 22-34.

Алюмінієвий сплав 7075

Алюмінієвий сплав 7075 — це надвисокоміцний алюмінієвий сплав Al-Zn-Mg-Cu з цинком як основним легуючим елементом. Його хімічний склад включає 5,1%-6,1% цинку, 2,1%-2,9% магнію, 1,2%-2,0% міді, слідові кількості 0,18%-0,28% хрому та ≤0,20% титану, з алюмінієм як матрицею.

Механічні властивості: міцність на розрив ≥560 МПа (до 572 МПа в стані T6), межа текучості ≥495 МПа, твердість 150 HB (підвищена до 175-200 HB в стані T6) і модуль пружності 71 GPa. Він зберігає відмінну міцність в умовах низьких температур.

Оброблюваність: має чудову продуктивність різання та підходить для обробки з ЧПК, але його зварюваність погана — замість цього рекомендується заклепка або склеювання. Під час обробки пластику необхідний контроль параметрів, щоб уникнути розтріскування.

Контроль процесів

Контроль допуску внутрішнього отвору: потрібна висока точність ±0,005 мм, що вимагає надзвичайно високих стандартів для технологічного обладнання та стабільності процесу. Цей точний діапазон допусків висуває надзвичайно високі вимоги до точності технологічного обладнання (наприклад, верстатів з ЧПК), якості інструменту та стабільності процесу (таких як контроль температури та придушення вібрації). Будь-яке незначне відхилення може призвести до погіршення якості продукції.

Наша компанія використовує передові процеси, щоб забезпечити це:  Це досягається за допомогою високоточних вимірювальних інструментів (таких як координатно-вимірювальні машини, прилади для вимірювання круглості та інструменти для вимірювання профілів), суворого контролю процесів (таких як статистичний контроль процесів SPC) і стабільного середовища обробки, що забезпечує послідовність масового виробництва.

Значення застосування: у системах точних трансмісій допуск внутрішнього отвору безпосередньо впливає на точність підгонки між деталлю та валом, впливаючи на ефективність трансмісії, контроль шуму та термін служби продукту. Це основний технічний показник у висококласному виробництві.

• Суворий контроль якості підтримується протягом усього процесу виробництва, щоб забезпечити стабільність і довговічність продукту під час використання.

• Відповідність характеристик матеріалу вимагає суворого контролю твердості матеріалу та процесів термічної обробки для покращення зносостійкості та втомної міцності.

Обробка поверхні

Наша компанія розробила повністю автоматичну виробничу лінію для чорніння.

Оскільки зубчасті шківи виготовлені з металу та використовуються в суворих умовах, іржа або корозія деталей неминучі.  Наша компанія має професійну та досвідчену основну команду досліджень і розробок. Завдяки рокам практичного досвіду та експериментів ми розробили спеціальну формулу обробки поверхні для цього продукту.  Ми використовуємо повністю автоматичне обладнання для чорніння поверхні та повністю автоматичну систему сушіння, усуваючи ручний контакт протягом усього процесу. Це підвищує стійкість виробу до корозії, відповідає галузевим стандартам, зменшує ризик пошкодження від ручного поводження та зіткнень, а також забезпечує стабільність виробу під час використання.

Крім того, також доступні різні гальванічні обробки, такі як цинкування та нікелювання, які можна налаштувати відповідно до вимог замовника.

Екологічні вимоги

Усі продукти відповідають суворим екологічним вимогам щодо сировини та обробки поверхонь, а також підтверджуються офіційними звітами про сертифікацію відповідно до ROHS та REACH.

Дослідження та розробки та можливості налаштування

Наша професійна технічна команда R&D має 20 років глибокого досвіду в галузі. Ми можемо задовольнити потреби клієнтів, вирішити їхні технічні проблеми відповідно до їхніх конкретних вимог і сфер застосування, а також налаштувати зубчасті шківи спеціальної форми. Ми щиро вітаємо клієнтів, які надають креслення для налаштування (включаючи індивідуальні продукти з визначеною сировиною та обробкою поверхні), а також запрошуємо закордонних клієнтів відвідати наш завод.

Синергія від нової організаційної структури

Синергія нової організаційної структури дозволяє HAWEN відповідати очікуванням клієнтів на основі ефективної та поглибленої співпраці.

Внутрішні клієнти та частка ринку

Ми встановили довгострокові стратегічні партнерські відносини з вітчизняними клієнтами, такими як Sanjiang Electric, LG Tianjin і Nidec, і співпрацюємо більше десяти років. До цього часу наша компанія досягла 50% частки ринку зубчастих шківів на китайському ринку.
