Вузький клиноремінний шків

Вузький клинопасовий шків HAWEN — це компонент механічної трансмісії з одним V-подібним пазом, який в основному використовується для взаємодії з клиновими пасами для передачі потужності. Завдяки простому дизайну та низькій вартості він підходить для різноманітних промислових і щоденних сценаріїв. Наша продукція широко використовується в обладнанні автоматизації, точних машинах, промислових трансмісіях та інших галузях. Ми запрошуємо клієнтів налаштувати продукти за кресленнями або відвідати наш завод.

Специфікація продукту

Назва продукту

матеріал

Вага брутто (кг)

Одиниця (EA)

Розмір

Обробка поверхні

Екологічні вимоги

Вимоги до обробки

Поле застосування

Точність обробки

Клієнтська база

Частка ринку в Китаї

Зауваження

Вузький клиноремінний шків

1215 Сталь вільного різання

-

EA

Φ59,18×15,87

Покриття цинком

Відповідає міжнародним стандартам, таким як ROHS і REACH

Механічна обробка

Повітряні компресори, сушарки та інше обладнання

≤0,015 мм

Nidec

5%

Налаштовується за кресленнями

Сфери застосування продукту

HAWEN (Trilon) вже більше 20 років займається машинобудуванням. Починаючи з 2005 року, наша компанія проводить поглиблені науково-дослідні роботи з одноканальними клиноремінними шківами та різними типами автомобільних пасових шківів. Цей виріб оброблено та сформовано з вільної різальної сталі 1215. Наша продукція охоплює широкий спектр галузей:

1. Таке обладнання, як вентилятори та повітряні компресори: використовується для безперервної передачі електроенергії на підприємствах (наприклад, системи вентиляції або транспортування рідини). Його структура може адаптуватися до умов роботи середньої потужності, середньої та низької швидкості.

2. Відцентрові вентилятори або гвинтові насоси: ремінні шківи з сірого чавуну можуть забезпечити стабільну передачу.

3. Точне виробництво: стандартизований дизайн, суворий вибір матеріалів, складна технологія обробки та контроль якості забезпечують високу ефективність, довговічність і взаємозамінність у трансмісіях середньої та високої потужності, як визначено на основі ключових параметрів нижче.

4. Автоматизація та загальне обладнання: зазвичай використовується у вентиляторах, повітряних компресорах та іншому обладнанні; у відцентрових вентиляторах або гвинтових насосах шківи із сірого чавуну можуть забезпечити стабільну силу передачі.

5. Висока точність передачі: потужність передається через тертя між ременем і шківом. Через незначне можливе ковзання клинового ременя в канавці шківа передавальне число не є абсолютно постійним, але зазвичай воно може задовольнити потреби загального промислового застосування.

6. Висока ефективність і просте обслуговування: ефективність передачі може досягати більше 95%. Особливості: Конструкція клинового ременя дозволяє йому щільно прилягати до шківа, зменшуючи втрати енергії. Вантажопідйомність: шків клиноременя може витримувати певне навантаження. Стабільність: клиноременна передача шківа має хорошу стабільність, що може зменшити вібрацію та удар під час передачі та забезпечити стабільну роботу механічного обладнання. Адаптивність: клиноремінна передача підходить для різних робочих умов і середовищ і може адаптуватися до важких умов роботи, таких як вологість і корозія, завдяки обробці поверхні (наприклад, цинкування, високочастотне гартування).

Обладнання для застосування продукції та основні споживачі

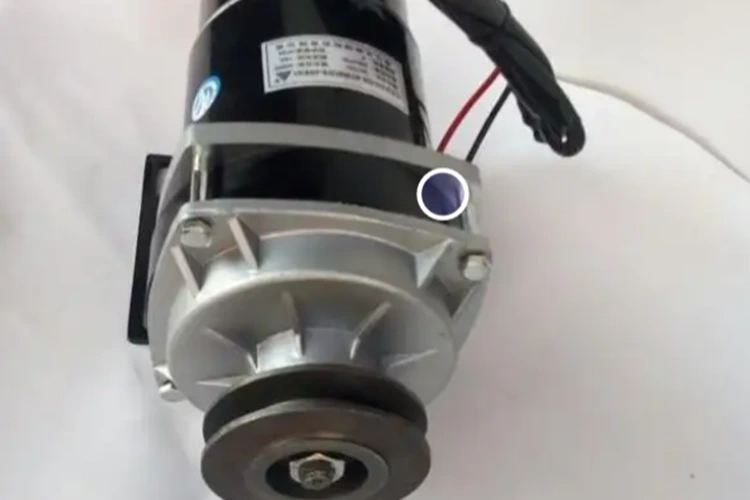

Вищевказані продукти в основному застосовуються до повітряних компресорів і двигунів водяних насосів, основними клієнтами яких є Nidec, Asco та інші відомі підприємства.

Технічні параметри: 1215 одноканальний клиноременний шків зі сталі вільного різання

Основні якісні характеристики	Основні технічні індикатори	Стандарт GB/T 13575.1-2022	Стандарт промисловості	HAWEN Standard
Стабільність внутрішнього отвору	Допуск до внутрішнього отвору	-	≤0,026 мм	≤0,015 мм
Сумісність типу Groove	Кут канавки	-	≤1°	≤0,5°
Точність трансмісії та термін служби	Вибіг	-	≤0,15 мм	≤0,05 мм
Термін служби	Стійкість до корозії (випробування нейтральним сольовим спреєм)	48 год	72 год	96 год
Екологічність	Обмеження небезпечних речовин	-	Відповідає стандартам ЄС	Відповідає стандартам ЄС

Основні переваги

Ми можемо похвалитися сильними технічними науково-дослідними можливостями та високоточним виробничим обладнанням. У процесі спільного проектування майбутніх продуктів з клієнтами технологія HAWEN завжди може дослідити оптимальне рішення та отримати визнання клієнтів. Ми впроваджуємо 100% автоматичний онлайн-контроль якості та досягаємо високоточного виробництва за допомогою таких заходів:

● Контроль джерела: суворо контролюйте консистенцію сировини на етапі закупівлі, щоб забезпечити стабільну продуктивність матеріалу.

● Точна обробка: використовуйте високоточне обладнання для автоматизованої обробки, щоб гарантувати точність розмірів продукту (наприклад, допуск внутрішнього отвору ≤0,015 мм).

● Моніторинг повного процесу: відстежуйте виробничі параметри в режимі реального часу через онлайн-систему виявлення, щоб своєчасно виявляти та виправляти відхилення.

● Послідовне забезпечення якості: усуньте помилки ручного керування, щоб забезпечити стабільну роботу кожного продукту.

● Високий рівень кваліфікації: рівень кваліфікації виробництва контролюється на рівні 99,99%, а рівень кваліфікації на заводі досягає 100%.

● Підвищення ефективності: автоматизовані процеси зменшують ручне втручання та знижують виробничі витрати.

Ми здійснюємо суворий контроль за екологічністю продукції від вибору сировини до виробництва та переробки:

● Екологічно чиста сировина: використовуйте вільну сталь 1215, щоб зменшити кількість небезпечних речовин, дотримуючись стандартів екологічно чистих матеріалів.

● Обробка поверхні: використовуйте технологію гальванічного покриття, яка покриває шар цинку на поверхню металу або сталевого сплаву хімічними або електрохімічними методами для захисту від корозії та іржі навколишнього середовища.

● Екологічна сертифікація: усі продукти пройшли міжнародні екологічні сертифікати, такі як ROHS і REACH, щоб гарантувати відсутність небезпечних речовин.

● Виробничий процес: автоматизовані виробничі лінії зменшують споживання енергії та утворення відходів без ручного контакту протягом усього процесу. За допомогою повністю автоматичного онлайн-обладнання для тестування кожен продукт проходить повну перевірку розмірів, геометричних допусків і дефектів поверхні перед відправкою на заводі, щоб забезпечити відповідність партії.

Ми маємо тривалу підтримку співпраці з відомими вітчизняними та зарубіжними виробниками двигунів і завоювали широке визнання. Маючи 20 років технічного накопичення, ми постійно оптимізуємо рівень використання матеріалів і виробничі процеси. Наша продукція пройшла сертифікацію системи якості ISO9001 і IATF16949, що забезпечує повну відстежуваність від зберігання сировини до постачання готової продукції.

● Ефективна команда досліджень і розробок: швидка відповідь, економія витрат і часу на розробку; може налаштувати конструкції спеціальної форми, які підходять для додатків клієнтів відповідно до вимог промислової системи.

● Виробнича потужність: у нас є 120 комплектів високоточного обладнання з ЧПК, одна повністю автоматична виробнича лінія для чорніння, одна повністю автоматична лінія ультразвукового очищення та понад 10 комплектів автоматичного випробувального обладнання. Щомісячна виробнича потужність досягає 300 000 штук, поточний місячний обсяг продажів становить близько 150 000-200 000 штук і надлишкова місячна потужність 30%-50%.

Ми керуємося кінцевим попитом ринку, зосереджуючись на:✅

Підвищення ефективності та зниження витрат✅

Низький рівень шуму та високий рівень кваліфікації✅

Охорона навколишнього середовища

● Більша гнучкість у змінах дизайну

● Висока ефективність і швидкість у процесі прийняття рішень

● Короткі терміни закупівлі сировини та різноманітних аксесуарів: ми розташовані в провінції Чжецзян, «батьківщині виробництва в Китаї», і маємо багатий ланцюжок поставок постачальників.

● Надійні, високоефективні та високоякісні рішення HAWEN дозволяють усім клієнтам уникати обхідних шляхів — коли вони вибирають нас, вони не захочуть переходити на інших постачальників.

● Вибір HAWEN означає зниження витрат клієнтів на розробку, тестування, виробництво та післяпродажне обслуговування.

Вибір матеріалу

Сталь 1215 — це екологічно чиста сталь вільного різання, яка не містить небезпечних речовин, таких як свинець, і має чудову обробку, що робить її придатною для виготовлення точних механічних деталей.

● Стабільні фізичні властивості: щільність матеріалу стабільно підтримується на рівні 7,85 г/см³.

● Хімічний склад: вуглець (≤0,09%), марганець (0,75%-1,05%), фосфор (0,04%-0,09%) і сірка (0,26%-0,35%). Відносно високий вміст сірки покращує оброблюваність при дотриманні екологічних стандартів.

● Механічні властивості: має відмінну точність розмірів; міцність на розрив у гарячекатаному стані становить 390-540 МПа, яка може досягати 490-755 МПа після холодного волочіння, з твердістю 160-190HB, і його можна безпосередньо обробляти без термічної обробки.

● Форми поставки: Поставляється у вигляді гарячекатаної круглої сталі, холоднотягнутих яскравих та шліфованих прутків; різні форми поперечного перерізу можуть бути сформовані за допомогою процесу холодної екструзії, заощаджуючи втрати матеріалу та час обробки.

● Оброблюваність: плавне різання та хороша продуктивність руйнування стружки зменшують знос інструменту та покращують обробку поверхні; він особливо підходить для масової безперервної обробки автоматизованим обладнанням, таким як токарні автомати та токарні верстати з ЧПУ; його зносостійкість або стійкість до корозії можна підвищити шляхом цементації поверхні або нікелювання.

Контроль процесів

● Контроль допуску внутрішнього отвору: досягнення високої точності ±0,015 мм висуває надзвичайно високі вимоги до технологічного обладнання та стабільності процесу. Такий точний діапазон допусків вимагає високої точності технологічного обладнання (наприклад, верстатів з ЧПК), високоякісних ріжучих інструментів і стабільних процесів (наприклад, контроль температури, придушення вібрації); будь-яке незначне відхилення може призвести до проблем із якістю продукту. Наша компанія використовує передові технології для гарантії: реалізовані за допомогою високоточних вимірювальних інструментів (наприклад, координатно-вимірювальної машини (CMM), приладу для вимірювання круглості, приладу для вимірювання профілю), суворого контролю процесу (наприклад, статистичного контролю процесу (SPC)) і стабільного середовища обробки для забезпечення узгодженості масового виробництва.

● Цінність застосування: у системах точних трансмісій допуск внутрішнього отвору безпосередньо впливає на точність підгонки між деталями та валами, яка пов’язана з ефективністю трансмісії, контролем шуму та терміном служби продукту, і є основним технічним показником висококласного виробництва.

● Ми здійснюємо суворий контроль над усім процесом виробництва, щоб забезпечити стабільність і довговічність продукції під час використання.

● Відповідність характеристик матеріалу: суворо контролюйте твердість матеріалу та процеси термічної обробки для покращення зносостійкості та міцності на втому.

Обробка поверхні - гальванічне покриття

Оскільки одноканальний шків клинового паса виготовлено з металевих матеріалів, суворі умови експлуатації неминуче спричинять іржу або корозію запасних частин. Наша компанія має професійну та досвідчену основну команду досліджень і розробок. Завдяки багаторічному практичному досвіду та випробуванням ми розробили спеціальну формулу обробки поверхні для цього продукту та застосували повністю автоматичне обладнання для гальванічного покриття з повністю автоматичною системою сушіння. Товщина гальванічного шару відповідає вітчизняним, промисловим і міжнародним стандартам, досягаючи мікронного рівня обробки. Немає ручного контакту протягом усього процесу, що підвищує стійкість виробів до корозії, відповідає галузевим стандартам і знижує ризик зіткнення продукту, викликаного ручним контактом.

Примітка: інші методи обробки поверхні, такі як чорніння та нікелювання, також доступні та можуть бути налаштовані відповідно до вимог замовника.

Екологічні вимоги

Усі продукти відповідають екологічним вимогам щодо матеріалів і обробки поверхні, а також підтверджуються звітами про сертифікацію відповідно до ROHS і REACH.

Дослідження та розробки та можливості налаштування

Наша професійна технічна команда R&D має 20 років глибокого досвіду в галузі. Ми можемо задовольнити потреби клієнтів і вирішити їхні проблеми відповідно до їхніх конкретних вимог і областей застосування, а також налаштувати шківи спеціальної форми. Ми щиро вітаємо клієнтів, які надають креслення для налаштування, включаючи індивідуальні продукти з визначеною сировиною та обробкою поверхні, а також запрошуємо закордонних клієнтів відвідати наш завод.

Синергія від нової організаційної структури

Нова організаційна структура дозволяє HAWEN відповідати очікуванням клієнтів на основі ефективної співпраці.

Внутрішні клієнти та частка ринку

Ми маємо довгострокову стратегічну співпрацю з такими вітчизняними клієнтами, як Sanjiang Electric, LG Tianjin і Nidec, з відносинами співпраці більше десяти років. На сьогоднішній день наша компанія досягла 20% частки ринку одноканальних клиноремінних шківів у Китаї.
