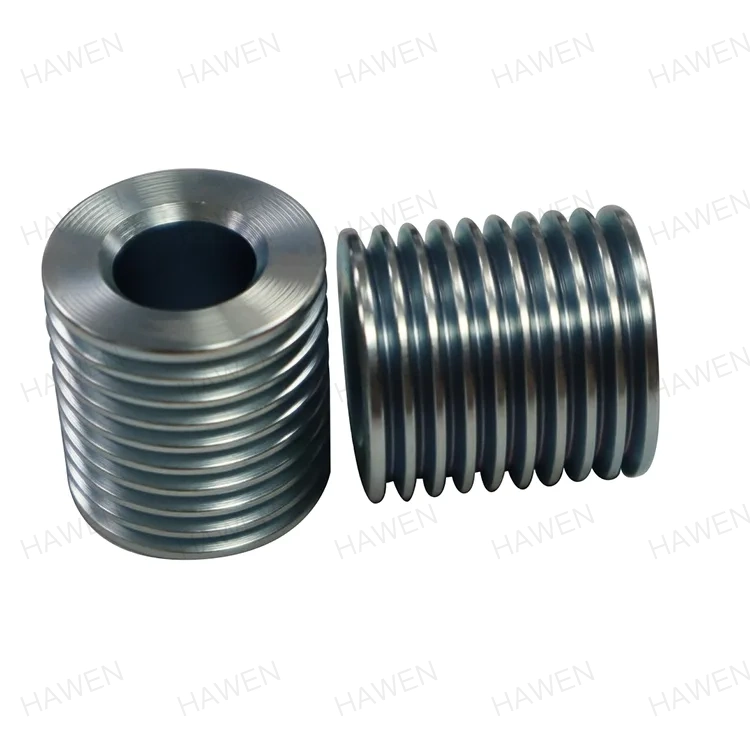

Клинопасовий шків

HAWEN прагне надавати високоякісні шківи з передовим досвідом виробництва. Його клинопасовий шків має точну обробку та надійну роботу. Як професійний виробник, ми пропонуємо індивідуальні послуги для задоволення потреб покупців у промисловості двигунів і побутової техніки.

Специфікація продукту

Сфери застосування продукту

HAWEN (Trilon) вже більше 20 років займається виробництвом універсальних шківів. Наші шківи виготовлені з високоточної вуглецевої сталі 45# і вільної різальної сталі 1215. Ми вперше запровадили напівавтоматичні виробничі процеси в 2005 році, а потім запустили нашу повністю автоматичну виробничу лінію, розроблену незалежною компанією, у 2012 році, реалізувавши інтегрований виробничий процес від подачі брусків до формування готової продукції. Це оновлення не тільки зменшує витрати на оплату праці, але й підвищує ефективність виробництва, забезпечуючи при цьому надвисоку точність продукту.

Порівняно з попередніми напівавтоматичними процесами ефективність нашого виробництва зросла на 40%, а рівень невідповідності продукту ефективно контролюється нижче 50 частин на хвилину. В умовах жорсткої ринкової цінової конкуренції ми досягли зниження витрат і підвищення ефективності для себе, а також допомагаючи нашим клієнтам максимізувати прибуток і розширити спільну частку ринку.

Шківи виробництва HAWEN можуть зменшити вплив навантаження під час передачі енергії; привід шківа відрізняється стабільною роботою, низьким рівнем шуму та низькою вібрацією. Наші продукти мають високоточний внутрішній отвір із допуском ±0,003 мм, а биття зовнішнього кола контролюється в межах 0,03 мм, що забезпечує стабільність і довговічність процесу передачі. Ми суворо контролюємо твердість матеріалу та процеси термічної обробки, а шорсткість поверхні продукту може досягати Ra1,6 або нижче, що ефективно покращує зносостійкість і втомну міцність.

Завдяки повністю автоматичному обладнанню для тестування в режимі онлайн кожен продукт проходить повну перевірку розмірів, геометричних допусків і дефектів поверхні перед доставкою, щоб забезпечити відповідність партії. Ми довгостроково співпрацюємо з відомими вітчизняними та зарубіжними виробниками двигунів і завоювали широке визнання в галузі. Маючи 20 років технічного накопичення, ми постійно оптимізуємо використання матеріалів і виробничі процеси. Наші шківи отримали сертифікати системи якості ISO9001 і IATF16949, що забезпечує повну відстежуваність від складу сировини до доставки готової продукції.

Обладнання для застосування продукції та основні споживачі

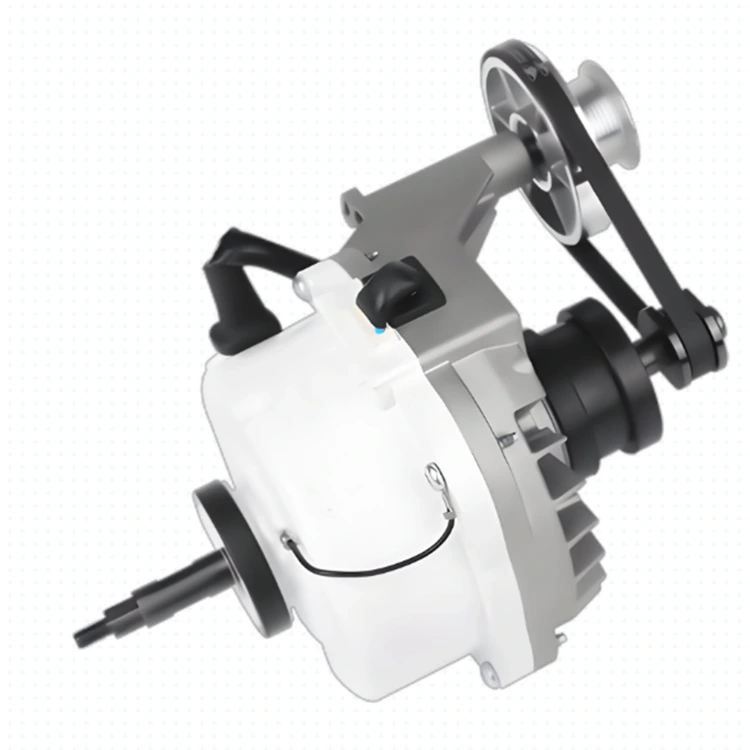

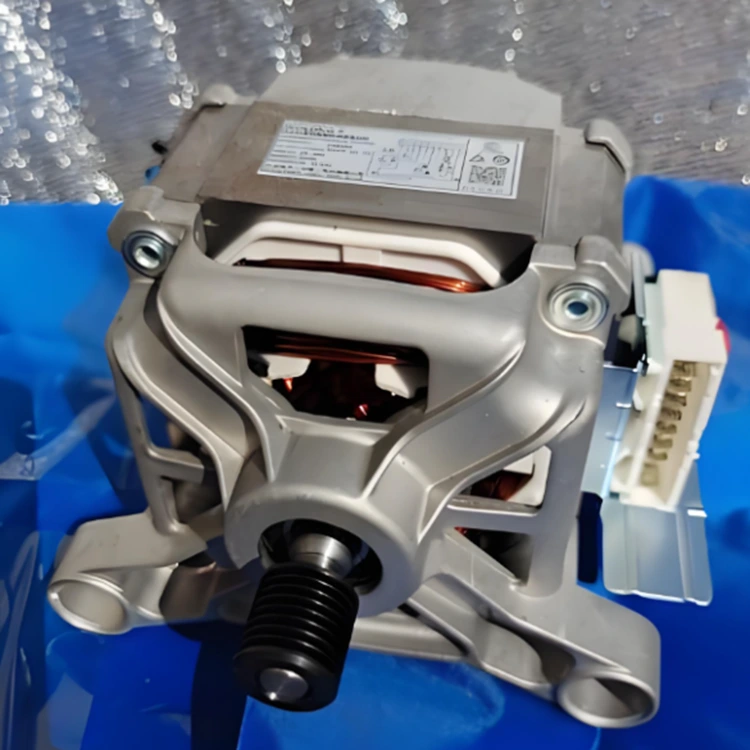

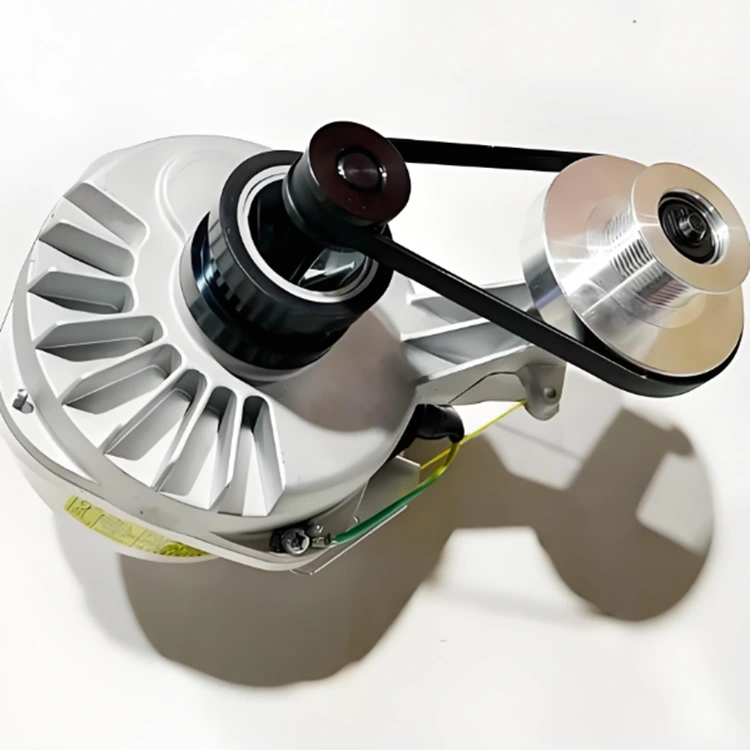

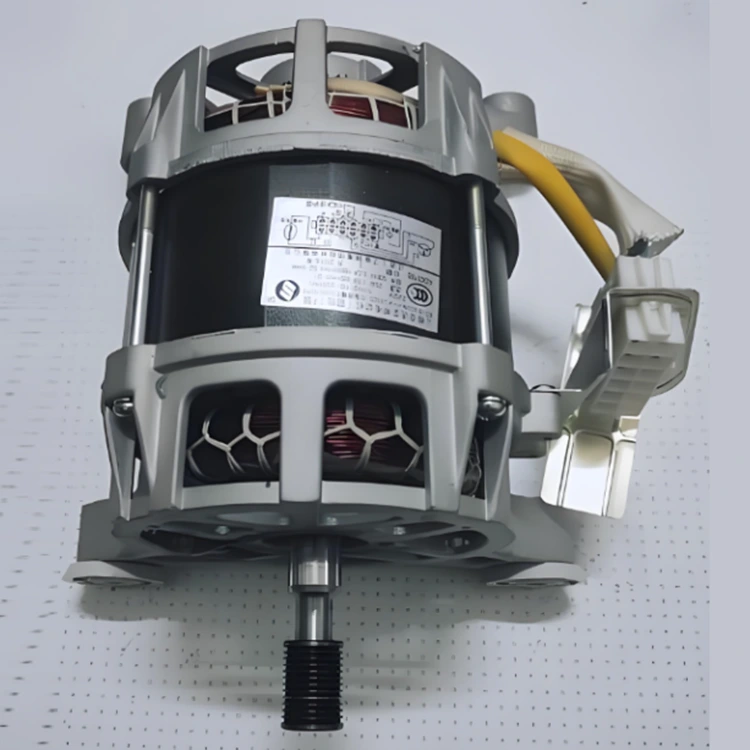

Вищевказані продукти в основному застосовуються для двигунів для прання та універсальних двигунів, а кінцевими продуктами є пральні та сушильні машини. Серед наших основних клієнтів Nidec, Midea, Haier, Whirlpool, Galanz та інші відомі підприємства.

Таблиця параметрів 1

Таблиця параметрів 2

Переваги

Потужний науково-дослідний потенціал і автоматизоване виробництво

HAWEN підтримується досвідченою командою досліджень і розробок і високоавтоматизованою виробничою системою. Під час спільної розробки майбутніх продуктів з нашими клієнтами ми зосереджуємося на реальних умовах застосування, глибоко аналізуємо системні вимоги та постійно оптимізуємо рішення, щоб забезпечити найбільш прийнятні та практичні конструкції, заслуживши довгострокове визнання клієнтів.

100% автоматичний онлайн-контроль якості та високоточне виробництво

● Контроль якості джерела: Суворий контроль над закупівлею сировини для забезпечення постійної та стабільної продуктивності матеріалу

● Точна обробка: автоматизована обробка з використанням високоточного обладнання з основними допусками, такими як допуск внутрішнього отвору ≤0,005 мм

● Моніторинг повного процесу: онлайн-системи перевірки відстежують параметри виробництва в режимі реального часу, щоб швидко виявляти та виправляти відхилення

● Незмінна якість продукції: усунення помилок ручного керування забезпечує стабільну роботу кожного пристрою

● Надвисокий рівень кваліфікації: продуктивність сягає 99,995% із 100% рівнем проходження вихідної перевірки

● Ефективність і оптимізація витрат: автоматизовані процеси зменшують ручне втручання, підвищуючи ефективність і одночасно знижуючи виробничі витрати

Суворі екологічні стандарти та стале виробництво

● Екологічно чисті матеріали: використання низьковуглецевої вільної різальної сталі 1215 для зменшення шкідливих речовин і дотримання екологічних стандартів матеріалів

● Обробка поверхні: повністю автоматизований процес чорного оксиду дозволяє уникнути ручного забруднення, покращує стійкість до корозії та зменшує відходи

● Екологічні сертифікати: усі продукти відповідають ROHS, REACH та іншим міжнародним екологічним нормам

● Екологічний виробничий процес: автоматизовані виробничі лінії зменшують споживання енергії та утворення відходів, забезпечуючи повністю безконтактне виробництво

Швидке реагування на дослідження та розробки та можливість налаштування

Наша науково-дослідна команда швидко реагує та здатна розробити індивідуальні компоненти спеціальної форми на основі вимог промислової системи замовника, допомагаючи скоротити цикли розробки та знизити витрати на розробку та тестування.

Стабільна та достатня виробнича потужність

● 10 повністю автоматизованих виробничих ліній

● 1 повністю автоматизована лінія очищення поверхні

● 1 повністю автоматизована лінія обробки чорним оксидом

● Щомісячна потужність 5 мільйонів одиниць

● Поточні щомісячні продажі приблизно 3–4 мільйони одиниць

● 40–60% доступної потужності зарезервовано для підтримки майбутнього ринкового попиту

Інтегровані рішення, орієнтовані на ринок

● Зниження витрат і підвищення ефективності

● Низький рівень шуму та високий рівень кваліфікації

● Екологічно відповідний

● Більша гнучкість для змін дизайну

● Швидкі та ефективні процеси прийняття рішень

● Короткі терміни закупівлі сировини та компонентів

Розташований у провінції Чжецзян, Китай, відомому виробничому центрі, HAWEN має сильну та надійну мережу постачальників, яка дозволяє швидко реагувати на потреби клієнтів.

Цінність довгострокового партнерства

Завдяки надійній якості, високій ефективності та перевіреним рішенням HAWEN допомагає клієнтам уникнути непотрібних обхідних шляхів розробки. Коли клієнти обирають HAWEN, вони, як правило, залишаються довгостроковими партнерами.

Вибір HAWEN означає зниження витрат на розробку, тестування, виробництво та післяпродажне обслуговування протягом усього життєвого циклу продукту.

Вибір матеріалу

Сталь 1215 — це сталь з низьким вмістом вуглецю вільного різання з чудовою оброблюваністю, високою точністю та чудовою обробкою поверхні, що робить її ідеальною для виготовлення точних механічних компонентів.

Основні характеристики продуктивності

● Чудова оброблюваність: оптимізоване співвідношення сірки та інших легуючих елементів значно покращує ефективність обробки для токарних, фрезерних та інших процесів обробки, зменшує знос інструменту та знижує витрати на виробництво.

● Механічні властивості: міцність на розрив ≥420 МПа (часткові дані ≥42 МПа відповідно до галузевих стандартів); Подовження ≥22%; Твердість ≤160 HB.

Контроль допуску внутрішнього отвору

Допуск внутрішнього отвору має досягати високої точності ±0,0025 мм, що висуває надзвичайно жорсткі вимоги до технологічного обладнання та стабільності процесу. Такий точний діапазон допусків вимагає найвищого рівня точності обробного обладнання (наприклад, верстатів з ЧПК), високоякісних ріжучих інструментів і стабільних умов процесу (наприклад, контроль температури, придушення вібрації) — будь-яке незначне відхилення може призвести до дефектів якості продукції.

Ми застосовуємо передові виробничі процеси, щоб забезпечити таку точність: це реалізовано за допомогою високоточних вимірювальних інструментів (наприклад, координатно-вимірювальної машини (CMM)), суворого контролю процесу (наприклад, статистичного контролю процесу (SPC)) і стабілізованого середовища обробки, що гарантує послідовність серійного виробництва.

Значення застосування: у системах точних трансмісій допуск внутрішнього отвору безпосередньо впливає на точність підгонки між компонентами та валами, що має вирішальне значення для ефективності трансмісії, контролю рівня шуму та терміну служби продукту — це основний технічний показник для висококласного виробництва.

Контроль биття зовнішнього кола

Зовнішнє коло має контролюватися в межах 0,03 мм, щоб забезпечити стабільність і довговічність під час передачі. Ми здійснюємо суворий контроль за відповідністю характеристик матеріалів, включаючи процеси твердості матеріалу та термічної обробки; шорсткість поверхні виробів повинна досягати Ra1,6 або нижче для ефективного підвищення зносостійкості та втомної міцності.

Сталь 45# (вміст вуглецю 0,42%-0,50%) — широко використовувана конструкційна сталь із середнім вмістом вуглецю в машинобудуванні.

Основні характеристики продуктивності

Він має високу міцність на розрив (≥600 МПа) і помірну пластичність з межею текучості приблизно 355 МПа, подовженням близько 16% і помірною ударною в'язкістю. Його твердість становить близько HB150-200 у необробленому стані. Матеріал має змішану мікроструктуру перліту та фериту, яка врівноважує міцність і міцність, що робить його придатним для виготовлення загальних механічних компонентів, таких як вали, шестерні, шестигранні шківи тощо.

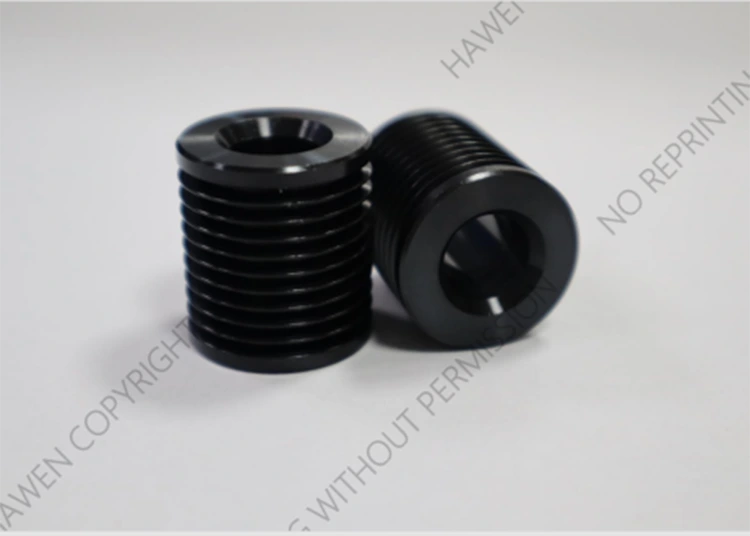

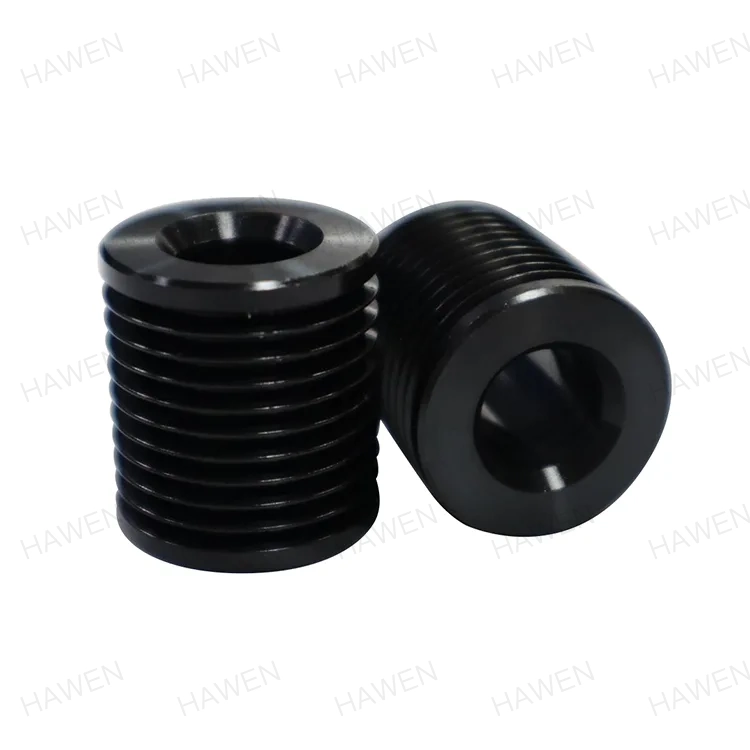

Обробка поверхні - власно розроблена повністю автоматична виробнича лінія чорного оксидування

Шківи пральної машини виготовлені з металевих матеріалів і працюють у вологому робочому середовищі пральних машин, що неминуче спричинить іржу та корозію запчастин. Наша компанія має професійну та досвідчену основну команду R&D; Завдяки десятиліттям практичного досвіду та повторних випробувань ми розробили індивідуальну формулу обробки поверхні для цього продукту та побудували повністю автоматичну виробничу лінію чорного оксидування, оснащену інтегрованою повністю автоматичною системою сушіння.

Немає ручного контакту з продуктами протягом усього процесу, що не тільки підвищує корозійну стійкість продуктів відповідно до галузевих стандартів, але також зменшує ризик зіткнення продукту, викликаного контактом людини, і забезпечує робочу стабільність продуктів.

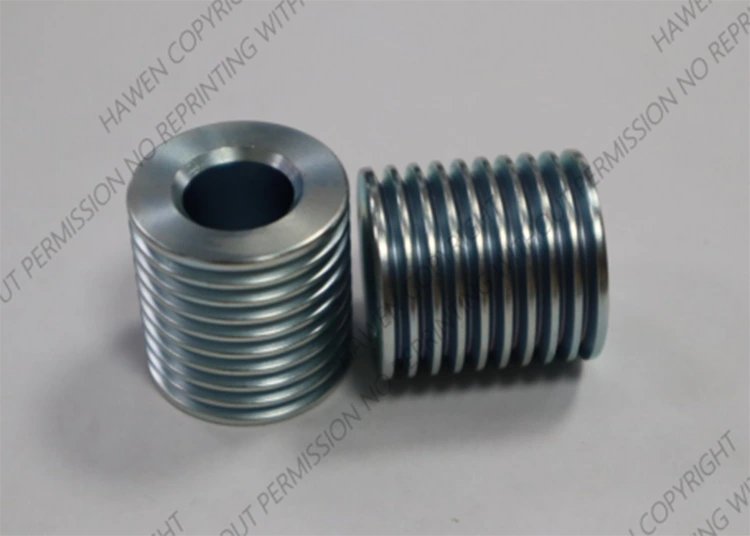

Інші процеси гальванічного покриття, такі як загальне гальванічне покриття, цинкування та нікелювання, також доступні та можуть бути повністю налаштовані відповідно до вимог замовника.

Екологічні вимоги

Усі продукти відповідають суворим вимогам щодо захисту навколишнього середовища щодо вибору сировини та процесів обробки поверхні, а також підтверджені офіційними звітами про сертифікацію ROHS та REACH.

Дослідження та розробки та можливості налаштування

Наша професійна науково-дослідна та технічна команда має 20 років глибокого досвіду в галузі виробництва шківів. Ми можемо повністю задовольнити вимоги клієнтів і вирішити їхні технічні проблеми відповідно до їхніх конкретних сценаріїв застосування та вимог, а також налаштувати шківи спеціальної форми для персоналізованих промислових систем.

Ми щиро вітаємо налаштування відповідно до наданих креслень, включаючи індивідуальні продукти з визначеною сировиною та процесами обробки поверхні. Ми також щиро запрошуємо закордонних клієнтів відвідати наш завод-виробник.

Синергія від нової організаційної структури

Синергія нової організаційної структури дозволяє HAWEN повністю відповідати очікуванням клієнтів на основі поглибленої та ефективної співпраці.

Внутрішні клієнти

Наші довгострокові стратегічні партнери включають Midea, Whirlpool, Haier, Sanjiang Electric, LG Tianjin, Nidec та інші відомі підприємства, стабільні відносини співпраці охоплюють більше десяти років. На сьогоднішній день наша компанія досягла понад 95% ринку цього продукту в Китаї.

Наші шківи застосовуються до універсальних двигунів, асинхронних двигунів, безщіткових двигунів з постійними магнітами та двигунів з прямим приводом DD. Ми встановили партнерські відносини з відомими виробниками двигунів, зокрема Welling Motor, Yongchang Electric, Nanyang Motor тощо.
