Чому пасові шківи з високою концентричністю мінімізують час вторинного регулювання?

У будь-якій системі з ремінним приводом — від високошвидкісного промислового вентилятора до прецизійної конвеєрної лінії — ефективність початкового встановлення — це лише половина історії. Інша половина — це те, що відбувається після запуску системи: вторинні коригування. Це процедури налаштування, повторного вирівнювання та повторного натягу, які повинні виконати групи технічного обслуговування, щоб виправити проблеми з биттям, вібрацією та відстеженням ременя, які стають очевидними лише під навантаженням. На багатьох підприємствах ці вторинні коригування забирають більше робочих годин, ніж початкове встановлення, і вони є основним джерелом незапланованих простоїв. Основну причину більшості цих коригувань можна простежити до одного параметра, який часто не враховується: концентричностіРемінні шківисебе.

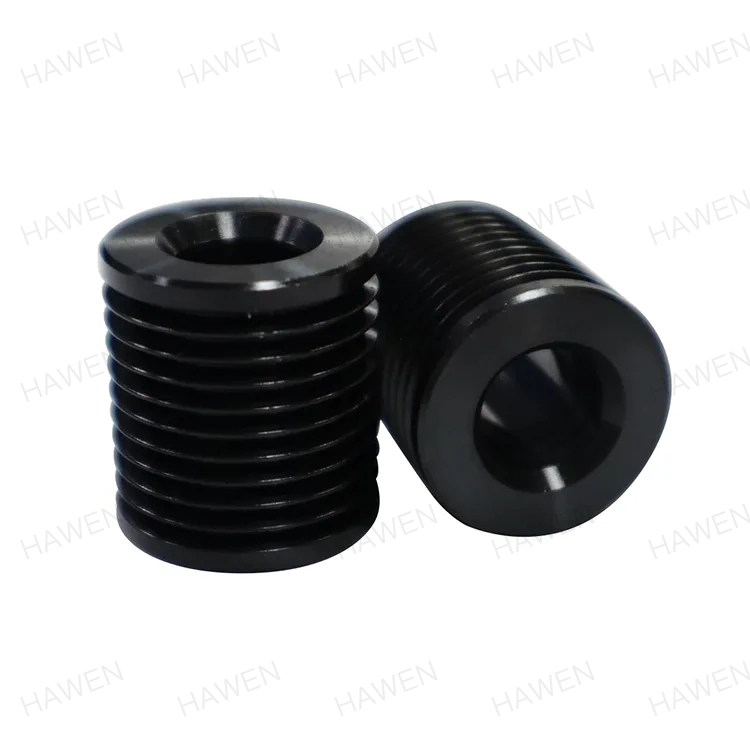

Ремінний шків із високою концентричністю — це той, де центральна вісь отвору та центральна вісь зовнішнього діаметра ідеально вирівняні. Коли ремінний шків має погану концентричність, шлях ременя не є ідеально круглим. Під час обертання ремінного шківа натяг ременя коливається, що призводить до вібрації, шуму, нерівномірного зношування ременя та стану, відомого як «переміщення ременя» або «зміщення стеження». Кожна з цих проблем викликає вторинне коригування. Спеціаліст з технічного обслуговування повинен повторно відрегулювати шків паса, повторно натягнути ремінь або навіть передчасно замінити компоненти. І навпаки, ремінний шків із високою концентричністю усуває ці причини з самого початку, забезпечуючи систему пасового приводу, яка працює плавно з самого початку та продовжує працювати протягом усього терміну служби. У цій статті буде досліджено механіку концентричності, її вимірювання, виробничі процеси, які її досягають, і кількісно визначений вплив, який вона має на скорочення часу вторинного налаштування.

Зміст

• 1. Що таке концентричність і чому вона має значення для пасових шківів?
• 2. Як погана концентричність викликає вторинні коригування?
• 3. Які виробничі процеси забезпечують високу концентричність?
• 4. Які кількісно визначені переваги висококонцентричних пасових шківів?
• 5. Як виміряти та перевірити концентричність у виробництві?
• 6. Часті запитання (FAQ)
• 7. Висновок

1. Що таке концентричність і чому вона має значення для пасових шківів?

Концентричність, у контексті пасових шківів, — це геометрична умова, коли центр отвору пасового шківа та центр його зовнішнього діаметра лежать на одній осі. Простіше кажучи, це означає, що ремінний шків ідеально круглий відносно свого монтажного отвору. Ця, здавалося б, проста вимога має серйозні наслідки для роботи системи пасової передачі. Якщо отвір і зовнішній діаметр не є концентричними, шків ременя коливатиметься під час обертання. Це коливання, виміряне як радіальне биття, спричиняє постійну зміну ефективного діаметра шківа під час його обертання. Пояс повинен постійно розтягуватися та розслаблятися, щоб відповідати цим змінам, що спричиняє безліч небажаних ефектів.

Важливість концентричності можна зрозуміти, розглянувши різницю між ідеально збалансованим колесом автомобіля та колесом, яке трохи не збалансовано. Збалансоване колесо котиться плавно, без вібрації. Незбалансоване колесо створює ритмічне тремтіння, яке відчувається в усьому автомобілі. Той самий принцип застосовується до пасових шківів. Висококонцентричний пасовий шків обертається плавно, при цьому ремінь рухається рівномірно. Ремінний шків із поганою концентричністю створює вібрацію, яка поширюється через всю систему. Ця вібрація не просто заважає; це джерело втрати енергії, передчасного зносу та необхідності вторинних регулювань. Вібрація призведе до того, що ремінь буде рухатися по-різному, натяг коливатиметься, а кріпильні болти з часом ослаблятимуться, і все це потребуватиме коригування.

наZhejiang Hawen Electromechanical Co., Ltd., ми виміряли співвідношення між концентричністю та продуктивністю системи в сотнях установок. Наші дані показують, що пасовий шків із допуском концентричності +/- 0,05 мм (биття) генеруватиме амплітуду вібрації, яка зазвичай у три-чотири рази нижча, ніж пасовий шків із допуском +/- 0,2 мм. Це зменшення вібрації прямо корелює зі зменшенням частоти та тривалості вторинних коригувань. У наведеній нижче таблиці показано типові рівні вібрації, пов’язані з різними допусками концентричності.

Ці дані демонструють чітку кореляцію: більша концентричність призводить до меншої вібрації, що безпосередньо зменшує потребу у вторинних налаштуваннях. Початкова економія витрат на пасовий шків меншої точності майже завжди переважується додатковими витратами на технічне обслуговування протягом терміну служби. У наступних розділах ми розглянемо механізми, за допомогою яких погана концентричність створює ці проблеми, і методи виробництва, які забезпечують високу концентричність.

2. Як погана концентричність викликає вторинні коригування?

Щоб зрозуміти, чому висока концентричність мінімізує вторинні регулювання, корисно зрозуміти каскад проблем, спричинених неконцентричним пасовим шківом. Першим і найбільш миттєвим ефектом є радіальне биття. Під час обертання пасового шківа ефективний радіус пасового шківа змінюється, оскільки центр обертання не збігається з центром пасового шківа. Це означає, що шлях стрічки не є ідеальним колом; це еліпс. Ремінь повинен розтягуватися, щоб відповідати більшому радіусу, і розслаблятися, щоб відповідати меншому радіусу, коли ремінний шків обертається. Це циклічне розтягування та розслаблення спричиняє ковзання пояса, створюючи тріпотіння або «стукіт» у поясі. Цей стукіт є джерелом вібрації, яка передається на приводне обладнання та монтажну конструкцію.

Це циклічне розтягнення також призводить до нерівномірного зношування ременя. Частина ременя, яка постійно розтягується, відчуватиме більше тертя та тепла, що призведе до передчасного розтріскування. Ремінь також може утворювати «глазурь» на поверхні, зменшуючи його коефіцієнт тертя та спричиняючи його ковзання. Ковзання генерує більше тепла і прискорює процес. Крім того, це вплине на відстеження ременя. Ремінь природним чином має тенденцію пролягати в напрямку прикладеного навантаження. Якщо пасовий шків не є концентричним, ремінь відчуватиме різні бокові навантаження під час руху навколо пасового шківа. Це може призвести до того, що ремінь буде блукати вперед-назад по поверхні шківа, що призведе до пошкодження країв ременя та фланців шківа.

Неминучим результатом цих проблем є вторинне коригування. Технік з технічного обслуговування повинен:

• Повторно натягніть ремінь:Ремінь розтягнувся нерівномірно та, можливо, ослаб. Повторне натягування – це ручний процес, який вимагає зупинки обладнання та використання манометра натягу. Це трудомістке завдання, особливо на великому обладнанні.
• Вирівняйте шківи паса:Вібрація та блукання ременя могли призвести до того, що ремінні шківи зсуваються. Техніку потрібно буде перевірити та відкоригувати вирівнювання за допомогою лазерного інструменту для вирівнювання або лінійки.
• Замініть ремінь:Якщо ремінь був пошкоджений нерівномірним зносом або слідом, його потрібно буде замінити. Це більш значний ремонт, пов'язаний з додатковими трудовими і матеріальними витратами.
• Затягніть болти кріплення:Вібрація часто призводить до ослаблення кріпильних болтів. Техніку потрібно буде затягнути їх до правильного моменту затягування.
• Огляньте підшипники:Вібрація від неконцентричного пасового шківа також буде передаватися на підшипники. Згодом це може призвести до передчасного виходу підшипника з ладу, що потребує більш масштабного ремонту.

Кожне з цих коригувань потребує часу. У завантаженому виробничому об’єкті вартість втрати виробництва під час цих налагоджень може бути значною. У наведеній нижче таблиці наведено оцінку типового часу та праці, необхідних для кожного додаткового завдання налаштування.

Ці витрати збільшуються протягом терміну служби обладнання. Погано виготовлений пасовий шків може викликати велику кількість вторинних налаштувань, кожне з яких представляє прямі та непрямі витрати на втрату виробництва. Навпаки, ремінний шків із високою концентричністю працює з мінімальною вібрацією та блуканням ременя, що значно зменшує потребу в цих втручаннях. У Zhejiang Hawen Electromechanical Co., Ltd. наші ремінні шківи з точною механічною обробкою розроблені для мінімізації цих вторинних налаштувань, забезпечуючи нижчу загальну вартість володіння та вищу надійність системи.

3. Які виробничі процеси забезпечують високу концентричність?

Досягнення високої концентричності в пасовому шківі не є випадковим; це результат продуманого та ретельно контрольованого процесу виробництва. Процес має гарантувати, що отвір і зовнішній діаметр обробляються з єдиної стабільної установки, усуваючи помилки, спричинені зміною положення заготовки. Шлях до високої концентричності починається з сировини, як правило, лиття або шматка прутка, і продовжується серією операцій точної обробки. Ключ до концентричності полягає в утриманні деталі в точному кріпленні та виконанні всіх критичних операцій обробки в одній установці.

Першим кроком є ​​створення контрольної поверхні, як правило, отвору, яка буде основною базою для всіх наступних операцій. Отвір обробляється до точного розміру, зазвичай шляхом свердління, розгортання або розточування. Цей отвір повинен бути круглим і прямим. Потім заготовку надійно закріплюють на оправці або пристосуванні, яке точно встановлюється в отвір. Це гарантує, що отвір є справжнім центром для решти операцій обробки. Наступна операція — обробка зовнішнього діаметра. Зазвичай це робиться за допомогою токарного верстата з ЧПК, який може повернути OD до точного розміру та з високим ступенем округлості. Ключ до досягнення високої концентричності полягає в тому, що отвір і зовнішній діаметр обробляються в одній установці. Це усуває будь-які помилки, які могли б виникнути, якщо деталь було переміщено.

Останнім кроком є ​​фінішна операція, часто тонка точіння або шліфування. Шліфування може досягти навіть більш високого ступеня точності, ніж токарна обробка, досягаючи якості поверхні Ra 0,8 мкм або краще та допуску концентричності +/- 0,02 мм. Для застосувань, де пасовий шків працюватиме на високих швидкостях або під великим навантаженням, часто вказується шліфування. У таблиці нижче наведено типові допуски концентричності, досягнуті різними виробничими процесами.

У Zhejiang Hawen Electromechanical Co., Ltd. ми використовуємо комбінацію токарної обробки з ЧПУ та, за потреби, точного шліфування для досягнення оптимальної концентричності наших пасових шківів. Наш виробничий процес розроблений таким чином, щоб кожен пасовий шків вироблявся з концентричністю, яка відповідає вказаному допуску. Ключем до цього є використання точних пристосувань і усунення ручних регулювань під час процесу обробки.

4. Які кількісно визначені переваги висококонцентричних пасових шківів?

Переваги використання пасових шківів з високою концентричністю не лише якісні; їх можна виміряти та визначити кількісно. Основними перевагами є скорочення часу вторинного регулювання, довший термін служби ременів і підшипників, а також покращена загальна ефективність системи. Кожна з цих переваг безпосередньо перетворюється на економію коштів і підвищення продуктивності. Поліпшення, які піддаються кількісному оцінюванню, можна продемонструвати шляхом порівняння двох ідентичних систем ремінного приводу: однієї зі стандартними пасовими шківами та іншої з пасовими шківами високої концентричності.

Зменшений час вторинного налаштування:Найбільш прямою перевагою є зменшення частоти вторинних коригувань. Для системи пасового приводу зі стандартними пасовими шківами може знадобитися шість або більше вторинних регулювань на рік, кожна з яких займає годину або більше. Для системи, що використовує пасові шківи з високою концентричністю, може знадобитися лише одне або два регулювання на рік. Економія часу може бути значною, як показано в таблиці нижче.

Довший термін служби ременя:Нерівномірне навантаження та вібрація, викликані поганою концентричністю, різко скорочують термін служби ременя. Ремінь, що працює на пасовому шківі з високою концентричністю, може прослужити в 2-3 рази довше, ніж ремінь, що працює на низькоконцентричному шківі. Зменшення зносу ременя також зменшує частоту заміни ременя та пов’язаний з цим час простою.

Довший термін служби підшипника:Вібрація, що створюється неконцентричним пасовим шківом, передається безпосередньо на підшипники приводного обладнання та приводного двигуна. Ця вібрація спричиняє передчасний знос підшипників і їх вихід з ладу. Ремінні шківи з високою концентричністю зменшують вібрацію, що передається підшипникам, подовжуючи термін їх служби. Зменшення кількості поломок підшипників означає менше простоїв обладнання та нижчі витрати на технічне обслуговування.

Покращена ефективність системи:Система пасового приводу працює ефективніше, коли пасові шківи розташовані концентрично. Ремінь не розтягується та не розслабляється, а втрата енергії на тертя та вібрацію зведена до мінімуму. Це може призвести до невеликого, але вимірного зниження споживання енергії, яке з часом може призвести до значної економії коштів.

Ці кількісно визначені переваги демонструють, що вища початкова вартість високоякісного пасового шківа з високою концентричністю більш ніж компенсується економією на обслуговуванні та простоях протягом терміну його служби. У Zhejiang Hawen Electromechanical Co., Ltd. ми надаємо нашим клієнтам дані, необхідні для прийняття обґрунтованих рішень щодо вибору пасового шківа, допомагаючи їм оптимізувати загальну вартість володіння.

5. Як виміряти та перевірити концентричність у виробництві?

Забезпечення того, щоб пасові шківи відповідали заданому допуску концентричності, вимагає надійного процесу контролю якості. Вимірювання концентричності зазвичай виконується за допомогою циферблатного індикатора або координатно-вимірювальної машини (CMM). Налаштування тесту є відносно простим, але вимагає точності та послідовності. Процес вимірювання виглядає наступним чином:

Ремінний шків монтується на прецизійній оправці або на валу, на якому він буде встановлений. Потім оправку поміщають між центрами або в прецизійний V-подібний блок. Циферблатний індикатор встановлений на підставці та розташований так, щоб його зонд торкався зовнішнього діаметра шківа. Після цього шків ременя повільно обертають і спостерігають за показаннями циферблатного індикатора. Загальна зміна показань у міру обертання шківа є загальним биттям. Це значення биття, яке вдвічі перевищує похибку концентричності, використовується як критерій прийнятності.

Вимірювання необхідно проводити в кількох точках уздовж поверхні шківа, щоб забезпечити узгодженість. У таблиці нижче наведено критерії прийнятності для різних сортів пасових шківів, які використовуються на нашому заводі.

У Zhejiang Hawen Electromechanical Co., Ltd. ми використовуємо комбінацію вимірювань у процесі виробництва та остаточної перевірки, щоб переконатися, що кожен пасовий шків відповідає визначеним вимогам концентричності. Наша система контролю якості сертифікована за стандартом ISO 9001:2015, і ми ведемо детальні записи всіх перевірок. Це гарантує, що наші клієнти отримають пасові шківи, ​​які відповідають їхнім очікуванням продуктивності та зменшують потребу у вторинних налаштуваннях.

6. Часті запитання (FAQ)

Питання 1: Яка різниця між концентричністю та биттям у пасових шківах?

Відповідь: Концентричність і биття пов’язані, але різні поняття. Концентричність — це геометрична умова, коли дві або більше об’єктів мають спільну вісь. З іншого боку, биття — це повна зміна положення елемента під час обертання деталі навколо фіксованої осі. Для пасового шківа концентричність - це похибка між центром отвору та центром зовнішнього діаметра. Биття - це загальне коливання, виміряне на зовнішньому діаметрі під час обертання шківа. Зазвичай биття вдвічі перевищує похибку концентричності. Ремінний шків із биттям 0,1 мм має похибку концентричності +/- 0,05 мм.

Запитання 2: Як погана концентричність впливає на термін служби ременя?

Відповідь: погана концентричність призводить до того, що ремінь циклічно розтягується та розслабляється під час обертання пасового шківа. Це призводить до нерівномірного зношування ременя, що проявляється у вигляді тріщин і заскління на поверхні ременя. Ремінь також зазнає більшого тертя та тепла, що ще більше прискорює знос. Дослідження показали, що ремінь, що працює на пасовій шківі з биттям 0,2 мм, може мати термін служби, який на 40-60% коротший, ніж ремінь, що працює на пасовій шківі з биттям 0,05 мм.

Запитання 3: Чи можу я компенсувати погану концентричність шківа, регулюючи натяг ременя?

Відповідь: Ні, регулювання натягу ременя не може компенсувати погану концентричність. Натяг - це статичне регулювання, яке встановлює середнє навантаження на ремінь. Помилка концентричності створює динамічну зміну навантаження, на яку не впливає статична напруга. Хоча вищий натяг може зменшити деяке коливання ременя, це також збільшить навантаження на підшипники та може спричинити передчасний вихід ременя з ладу. Єдиним ефективним рішенням є використання пасового шківа з правильною концентричністю.

Запитання 4: Яка типова різниця у вартості між стандартним і високоточним ремінним шківом?

Відповідь: Різниця у вартості залежить від розміру, матеріалу та обсягу виробництва. Як правило, високоточний пасовий шків (з биттям +/- 0,05 мм або більше) коштує на 30-50% дорожче, ніж стандартний пасовий шків (+/- 0,10 мм). Однак збільшення початкових витрат часто компенсується зниженням витрат на технічне обслуговування та довшим терміном служби ременя. Загальна вартість володіння за 5-річний період часто нижча для високоточного пасового шківа.

Запитання 5: Як я можу перевірити концентричність шківа, який я вже придбав?

Відповідь: Ви можете перевірити концентричність за допомогою циферблатного індикатора, як описано в цій статті. Встановіть пасовий шків на прецизійну оправку та розташуйте його між центрами. Встановіть циферблатний індикатор так, щоб він торкався зовнішнього діаметра шківа. Обертайте ремінний шків і спостерігайте за загальною зміною показань. Це повний витік. Якщо загальне биття перевищує очікуваний допуск для застосування, слід замінити ремінний шків. Багато виробників, у тому числі Zhejiang Hawen Electromechanical Co., Ltd., надають сертифікат відповідності з кожним замовленням, який містить виміряні значення биття.

7. Висновок

Зв’язок між концентричністю пасового шківа та часом вторинного регулювання є прямим і значущим. Неконцентричний ремінний шків створює радіальне биття, що призводить до вібрації, блукання ременя та нерівномірного зносу ременя. Ці проблеми неминуче призводять до циклу вторинних регулювань: повторного натягу, повторного вирівнювання, заміни ременя та обслуговування підшипників. Ці налаштування не просто незручність; вони становлять значні витрати з точки зору праці, часу простою та заміни компонентів.

Ремінні шківи високої концентричності усувають першопричину цих проблем. Гарантуючи, що отвір і зовнішній діаметр ідеально вирівняні, вони усувають джерела вібрації та блукання ременя. Результатом є система ремінного приводу, яка працює безперебійно з самого початку, вимагає мінімального обслуговування та забезпечує довший термін служби. У Zhejiang Hawen Electromechanical Co., Ltd. ми прагнемо виробляти пасові шківи, ​​які відповідають найвищим стандартам концентричності. Наші точні процеси обробки, суворий контроль якості та відповідність міжнародним стандартам гарантують, що наші клієнти отримають пасові шківи, ​​які мінімізують додаткові налаштування та максимізують надійність системи.

Зв'яжіться з Zhejiang Hawen Electromechanical Co., Ltd.сьогодні, щоб дізнатися, як наші пасові шківи з високою концентричністю можуть покращити вашу роботу та зменшити витрати на технічне обслуговування.
