Як пасові шківи зменшують вібрацію в поєднанні з робочими колесами та вантажами?

У будь-якій системі обертового механізму вібрація є ворогом. Це прискорює знос, створює шум, знижує ефективність і може призвести до катастрофічної несправності, якщо його не контролювати. Коли система з ремінним приводом містить крильчатку — вентилятора, насоса чи компресора — потенціал вібрації різко зростає. Робоче колесо створює власні динамічні сили, які взаємодіють із пасовими шківами, ременем і всією системою приводу. Результатом може бути складна картина вібрації, яку важко діагностувати і ще важче усунути. Тим не менш, за правильного дизайну та розробки, шківи можуть відігравати центральну роль у зменшенні вібрації, а не спричиняти її. У правильному поєднанні з робочими колесами та балансирами шківи стають частиною налагодженої системи, яка плавно працює навіть на високих швидкостях і при змінних навантаженнях.

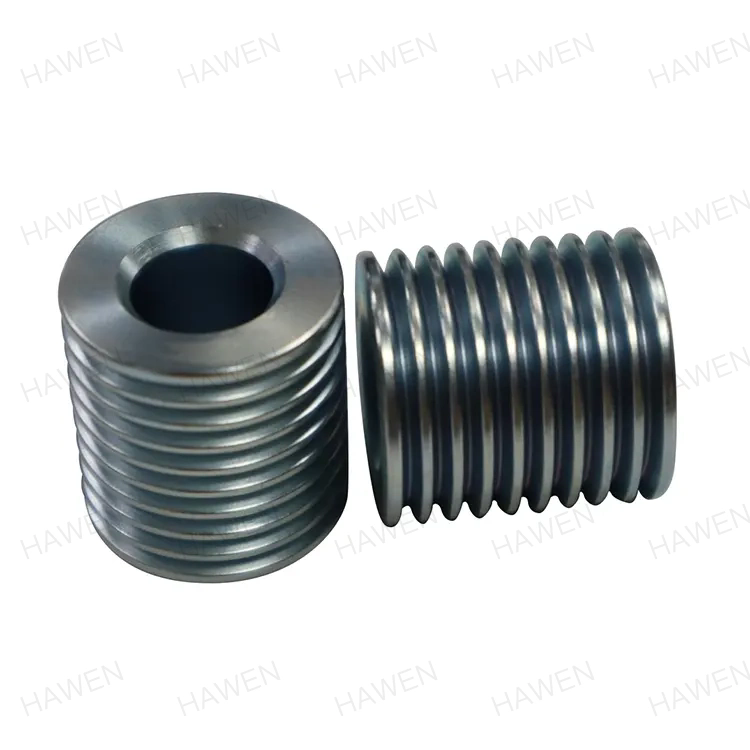

Питання про те, як пасові шківи зменшують вібрацію в поєднанні з робочими колесами та вагами, є питанням динамічного балансу, амортизації та інтеграції системи. Це передбачає розуміння джерел вібрації, ролі кожного компонента в трансмісії та інженерних методів, які можна використовувати для протидії небажаним коливанням. У цій статті розглядаються технічні принципи зменшення вібрації в системах крильчатки з ремінним приводом. Ми розглянемо джерела вібрації, конструктивні особливості пасових шківів, які сприяють плавній роботі, роль балансирних вантажів і міркування на рівні системи, які забезпечують оптимальну продуктивність. Ми також надамо детальні специфікації для нашихРемінні шківиз нашого заводу в Zhejiang Hawen Electromechanical Co., Ltd.

Зміст

• 1. Які джерела вібрації в системі робочого колеса з ремінним приводом?
• 2. Як баланс шківа впливає на вібрацію системи?
• 3. Яку роль відіграють балансири в контролі вібрації?
• 4. Як конструкція шківа гасить вібрацію?
• 5. Як налаштовані ремінні шківи, ​​робочі колеса та вантажі як система?
• 6. Які технічні характеристики визначають ремінний шків із зменшенням вібрації?
• 7. Часті запитання (FAQ)
• 8. Висновок

1. Які джерела вібрації в системі робочого колеса з ремінним приводом?

Щоб зрозуміти, як пасові шківи зменшують вібрацію, ми повинні спочатку зрозуміти, звідки походить вібрація. У системі робочого колеса з ремінним приводом вібрація може виникати з кількох джерел. По-перше, це дисбаланс обертових компонентів. Крильчатка, яка не є ідеально збалансованою, створює відцентрову силу, яка обертається разом із нею, створюючи вібрацію один раз за оберт. Те саме стосується ремінних шківів. Якщо шків незбалансований, він буде генерувати власну вібрацію. Друге джерело - зміщення. Якщо шків і вал робочого колеса не ідеально вирівняні, ремінь рухатиметься під кутом, створюючи бічні сили, які викликають вібрацію. Третє джерело – дефекти ременя. Ремінь із жорсткою плямою, грудкою або нерівним з’єднанням створюватиме періодичний удар, коли він проходитиме через шківи. Четверте джерело - резонанс. Кожна механічна система має власні частоти. Якщо джерело вібрації, наприклад швидкість обертання робочого колеса, відповідає власній частоті, вібрація посилюється. П'яте джерело - аеродинамічні або гідравлічні сили. У вентиляторах і насосах робоче колесо генерує імпульси тиску, які можуть викликати вібрацію в системі. Таблиця нижче підсумовує ці джерела та їхні характеристики.

наZhejiang Hawen Electromechanical Co., Ltd., наш завод має великий досвід аналізу вібрації в системах з ремінним приводом. Ми працюємо з нашими клієнтами, щоб визначити джерела вібрації та вибрати ремінні шківи, ​​які розроблені для їх мінімізації. Наша команда інженерів може провести аналіз вібрації та надати рекомендації щодо оптимізації системи.

2. Як баланс шківа впливає на вібрацію системи?

Баланс пасового шківа є одним із найважливіших факторів зменшення вібрації в системі робочого колеса з ремінним приводом. Незбалансований шків створює відцентрову силу, яка обертається разом зі шківом. Ця сила передається на вал, підшипники та всю конструкцію. Величина сили пропорційна масі дисбалансу, відстані дисбалансу від центру обертання та квадрату швидкості обертання. Це означає, що на високих швидкостях навіть невеликий дисбаланс може створити велику силу. Наприклад, 10-грамовий дисбаланс радіусом 100 мм на шківі, що обертається зі швидкістю 3000 об/хв, створює силу приблизно 10 кг. При 6000 об/хв той самий дисбаланс створює силу 40 кг. Ця сила може спричинити знос підшипників, втому валу та надмірний шум. У таблиці нижче показано співвідношення між дисбалансом, швидкістю та силою.

На нашому заводі ми балансуємо кожен пасовий шків відповідно до високих стандартів. Ми використовуємо машини для динамічного балансування, які вимірюють дисбаланс у двох площинах і вказують кількість і розташування необхідних корекційних вантажів. Наш стандартний клас балансу G6.3 відповідно до ISO 1940, який підходить для більшості промислових застосувань. Для високошвидкісних або точних додатків ми можемо досягти G2,5 або вище. Гарантуючи, що наші шківи точно збалансовані, ми допомагаємо нашим клієнтам зменшити вібрацію в джерелі.

3. Яку роль відіграють балансири в контролі вібрації?

Балансири використовуються для виправлення дисбалансу в обертових компонентах. Вони являють собою невеликі маси, які прикріплені до компонента в певному місці для протидії дисбалансу. До пасового шківа балансири можуть бути додані у вигляді установочних гвинтів, приварених лапок або просвердлених отворів. Головне – розташувати вагу в правильному місці та переконатися, що він надійно закріплений. У системі робочого колеса з ремінним приводом балансири використовуються як на робочому колесі, так і на шківах. Зазвичай спочатку балансується робоче колесо, а потім балансуються шківи. Баланси на шківах налаштовані для мінімізації загальної вібрації системи. Це пояснюється тим, що вібрація системи є сумою вібрацій усіх компонентів. Якщо шків збалансовано для протидії залишковому дисбалансу робочого колеса, загальну вібрацію можна зменшити. У таблиці нижче наведено типи балансирів та їх застосування.

Наша фабрика Zhejiang Hawen Electromechanical Co., Ltd. використовує методи точного балансування, щоб гарантувати, що наші шківи правильно збалансовані. Ми також можемо постачати шківи з попередньо встановленими балансирними вагами або з положеннями для балансування поля. Наша команда інженерів може допомогти з балансуванням усієї системи, включаючи робоче колесо та шківи.

4. Як конструкція шківа гасить вібрацію?

На додаток до балансу, конструкція шківа може сприяти зниженню вібрації за допомогою амортизації. Демпфування - це розсіювання енергії від коливальної системи. Це зменшує амплітуду вібрації та допомагає запобігти резонансу. Є кілька конструктивних особливостей, які можуть додати демпфування шківа. Перший - це використання розрізного шківа або шківа з демпферним шаром. Роздільний шків має шар гуми або еластомеру між втулкою та ободом. Цей шар діє як демпфер, поглинаючи енергію вібрації та зменшуючи передачу вібрації від обода до втулки. Другий - використання налаштованого демпфера маси. Це невелика маса, яка кріпиться до шківа пружним елементом. Маса налаштована на вібрацію з частотою, яка не відповідає фазі вібрації шківа, скасовуючи її. Третій — використання ребристої або ребристої конструкції. Ребра або ребра збільшують площу поверхні шківа, що може сприяти розсіюванню тепла та зменшенню вібрації. У наведеній нижче таблиці підсумовано ці демпфіруючі властивості та їх ефективність.

На нашому заводі ми пропонуємо пасові шківи з різними функціями демпфування для різних застосувань. Наша команда інженерів може допомогти вам вибрати правильну конструкцію для конкретної проблеми вібрації. Ми також можемо розробити на замовлення шків із налаштованим амортизатором маси або конструкцією роздільної втулки відповідно до ваших вимог.

5. Як налаштовані ремінні шківи, ​​робочі колеса та вантажі як система?

Зменшення вібрації в системі робочого колеса з ремінним приводом полягає не лише в балансуванні окремих компонентів. Йдеться про налаштування всієї системи таким чином, щоб компоненти працювали разом, щоб мінімізувати вібрацію. Цей підхід на системному рівні необхідний для досягнення мінімально можливого рівня вібрації. Процес починається з вибору пасових шківів і робочого колеса. Шківи мають бути збалансовані за високими стандартами, а робоче колесо має бути збалансоване за ще вищими стандартами. Наступним кроком буде вирівнювання шківів і валу крильчатки. Невідповідність є основним джерелом вібрації, і її необхідно виправити перед будь-якою спробою балансування. Наступним кроком є ​​перевірка натягу ременя. Занадто ослаблений ремінь буде зісковзувати та вібрувати. Занадто тугий ремінь перевантажить підшипники та створить вібрацію. Правильний натяг вказує виробник ременя. Наступним кроком є ​​додавання балансувальних вантажів до системи за потреби. Це робиться шляхом запуску системи та вимірювання вібрації в різних точках. Потім балансири регулюються, поки вібрація не буде мінімізована. У таблиці нижче підсумовано етапи налаштування системи та їх цілі.

У Hawen наша фабрика надає системну підтримку для зменшення вібрації. Ми можемо поставити збалансовані пасові шківи, ​​допомогти з вирівнюванням і натягом, а також провести аналіз вібрації на місці. Наша мета полягає в тому, щоб допомогти нашим клієнтам досягти максимально плавної роботи їхніх систем робочого колеса з ремінним приводом.

6. Які технічні характеристики визначають ремінний шків із зменшенням вібрації?

Технічні характеристики ремінного шківа для зменшення вібрації включають ступінь балансу, матеріал, демпфіруючі характеристики, допуск на отвір і обробку поверхні. У наведеній нижче таблиці наведено зведення цих специфікацій для наших пасових шківів.

На нашому заводі ми виробляємо ремінні шківи відповідно до цих та інших специфікацій. Ми можемо налаштувати рівень балансу, матеріал і характеристики амортизації відповідно до конкретного застосування. Наша команда інженерів допоможе у процесі вибору та надасть детальні технічні дані для вашого проекту.

7. Часті запитання (FAQ)

Питання 1: Як дисбаланс шківа викликає вібрацію?

Відповідь: дисбаланс шківа викликає вібрацію, оскільки нерівномірний розподіл маси створює відцентрову силу, яка обертається разом зі шківом. Ця сила передається на вал, підшипники та конструкцію, викликаючи вібрацію з частотою обертання (1x RPM). Величина сили зростає разом із квадратом швидкості, тому дисбаланс є більш проблематичним на високих швидкостях. Балансування шківа усуває цю силу та зменшує вібрацію.

Запитання 2: Який ступінь балансу я повинен вказати для своїх пасових шківів?

Відповідь: Рівень балансу залежить від швидкості та застосування. Для загальних промислових застосувань зі швидкостями до 3000 об/хв G6.3 зазвичай достатньо. Для високошвидкісних застосувань (понад 3000 об/хв) або точних механізмів рекомендується G2,5 або краще. Наша фабрика може порадити відповідний клас балансу для вашого конкретного застосування.

Запитання 3: Чи можу я збалансувати шків паса в полі?

Відповідь: Так, балансування поля можливе для великих шківів або для систем, які нелегко розібрати. Польове балансування передбачає використання аналізатора вібрації для вимірювання вібрації, а потім додавання або зняття ваги в певних місцях на шківі. Це вимагає спеціального обладнання та досвіду. Наша фабрика може надати послуги балансування або навчання для вашої команди технічного обслуговування.

Запитання 4: Як натяг ременя впливає на вібрацію?

Відповідь: Натяг ременя значно впливає на вібрацію. Занадто ослаблений ремінь зісковзне, викликаючи високочастотну вібрацію та шум. Занадто тугий ремінь перевантажить підшипники та створить вібрацію на частоті обертання. Правильний натяг вказує виробник ременя, і його слід регулярно перевіряти. Правильне натягування має важливе значення для безперебійної роботи.

Запитання 5: Який найкращий спосіб зменшити вібрацію в системі робочого колеса з ремінним приводом?

Відповідь: Найкращий спосіб зменшити вібрацію – усунути всі потенційні джерела. Збалансуйте робоче колесо та шківи, ​​вирівняйте вали, встановіть правильний натяг ременя та, якщо необхідно, додайте амортизацію. Підхід на системному рівні ефективніший, ніж вирішення окремих компонентів. Наша фабрика може надати повне рішення, включаючи збалансовані пасові шківи, ​​інструменти для вирівнювання та послуги аналізу вібрації.

8. Висновок

Ремінні шківи відіграють вирішальну роль у зменшенні вібрації в парі з робочими колесами та балансирами. Переконавшись, що шківи точно збалансовані, вибравши правильні функції демпфування та налаштувавши систему в цілому, можна досягти плавної, тихої роботи навіть на високих швидкостях і при змінних навантаженнях. Головне – розуміти джерела вібрації та систематично їх усувати. Наша фабрика Zhejiang Hawen Electromechanical Co., Ltd. має досвід і обладнання для виробництва пасових шківів, які відповідають найсуворішим вимогам щодо зменшення вібрації. Ми використовуємо точне балансування, високоякісні матеріали та вдосконалені конструкції амортизації, щоб гарантувати, що наші шківи сприяють плавній роботі системи. Незалежно від того, чи проектуєте ви нову систему робочого колеса з ремінним приводом, чи усуваєте несправності існуючої, ми можемо допомогти.

Наша команда інженерів готова допомогти з аналізом вібрації, вибором шківа та налаштуванням системи. Ми можемо надати детальні специфікації, послуги з балансування та підтримку на місці. Наша відданість якості та задоволеності клієнтів зробила нас надійним партнером для промислових приводних систем у всьому світі.

Зв’яжіться з Zhejiang Hawen Electromechanical Co., Ltd. сьогодніщоб обговорити ваші вимоги до пасових шківів і дізнатися, як наші продукти можуть допомогти вам зменшити вібрацію у ваших системах крильчатки з ремінним приводом.
